變壓器機器視覺檢測方案

一：檢測內容及要求

檢測工件面積：

               長度13mm的正方體樣件的pin腳檢測

檢測內容：

               1:側面檢測樣件腳翹

               2:反側面檢測另一邊腳翹

                 3:底面檢測邊緣破損

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量80-150件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸：  900*800*1850  mm

型號:SP_T300

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機: 3套, 側面背光一個。反對面背光一個。底面正光一個

5:工業鏡頭: 2套遠心定焦鏡頭、1套FA工業鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:進料設備(皮帶送料、皮帶下料)。

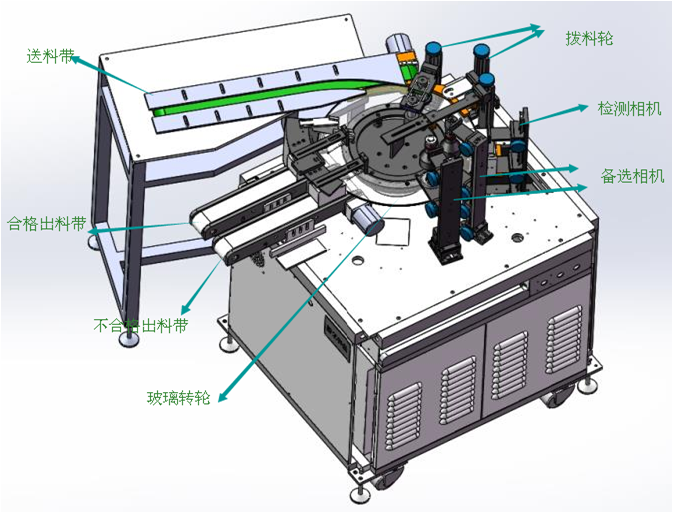

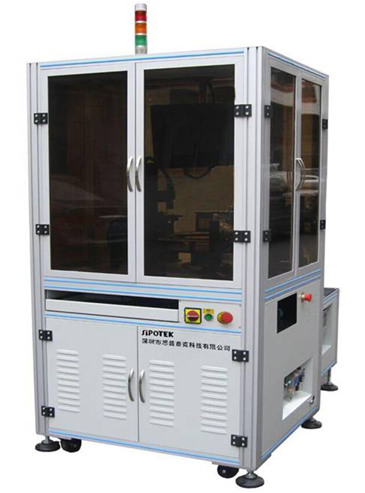

二.1： 設備外觀3D立體圖

二.2： 設備內部3D立體圖

三：1 側面檢測方式

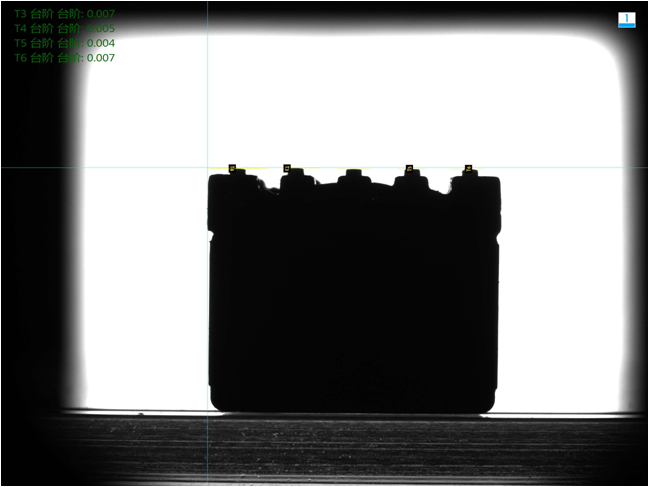

側面檢測良品分析圖:OK

三：1 側面檢測方式

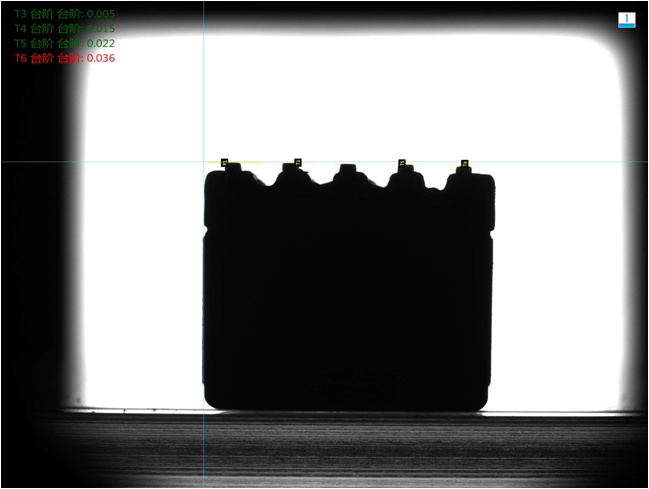

側面檢測輕微腳翹不良分析圖:NG

三：1 側面檢測方式

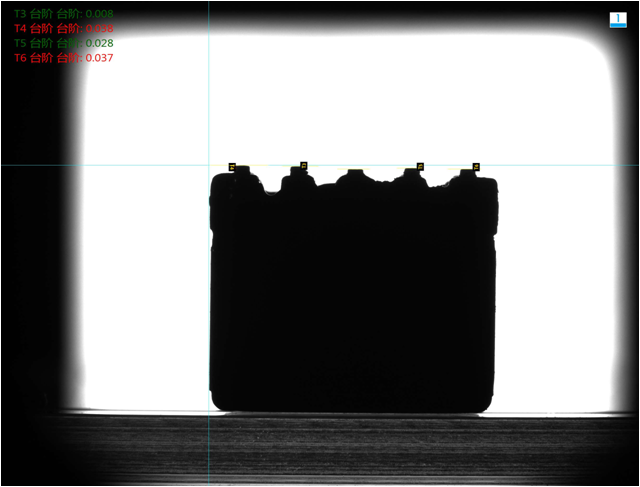

側面檢測嚴重不良分析圖:NG

三：2 反側面檢測方式

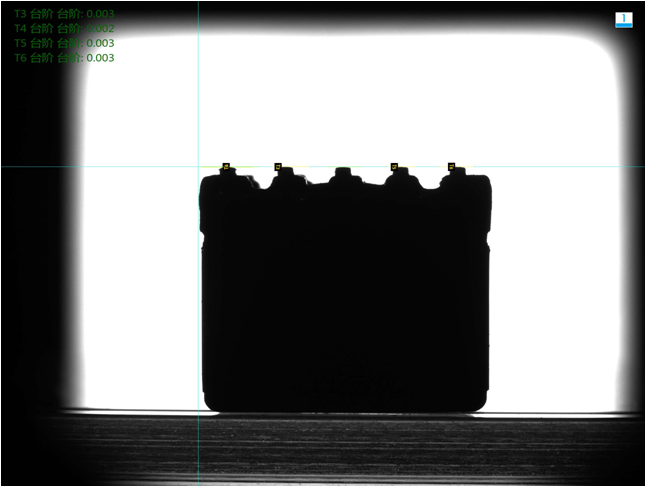

反側面檢測良品分析圖:OK

三：2 反側面檢測方式

反側面檢測輕微不良分析圖:NG

三：2 反側面檢測方式

反側面檢測嚴重不良分析圖:NG

三：3底面檢測方式

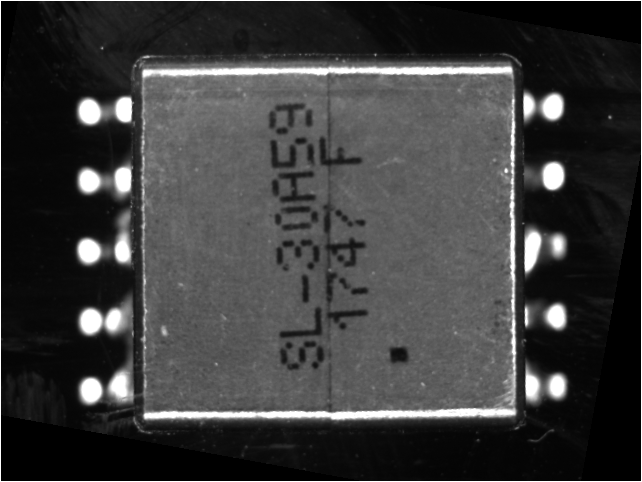

底面檢測效果原圖:

三：3 底面檢測方式

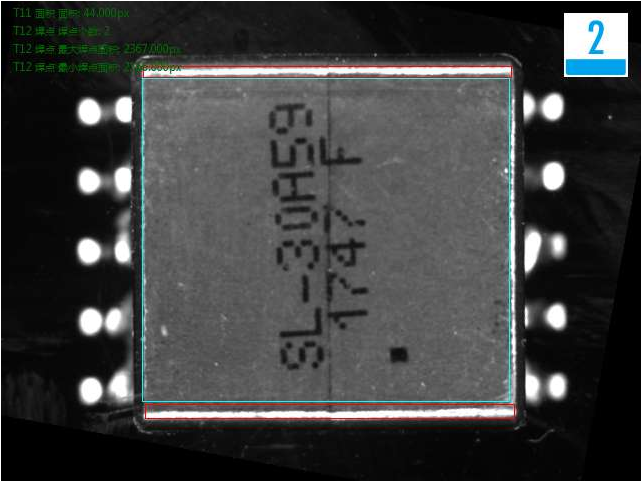

底面檢測邊緣破損不良分析圖:NG

四.系統安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：     交流220V，50Hz，  耗電＜1KVA

以上就是變壓器機器視覺檢測方案，想要了解更多方案，歡迎撥打思普泰克咨詢熱線130 7781 9519
