標題：視覺檢測設備應用之在線焊點質量檢測

　　在線焊點質量檢測案例，應用了思普泰克視覺檢測設備，那么，下面詳細介紹，在線焊點質量檢測案例中，所需要的視覺檢測設備與客戶要求。

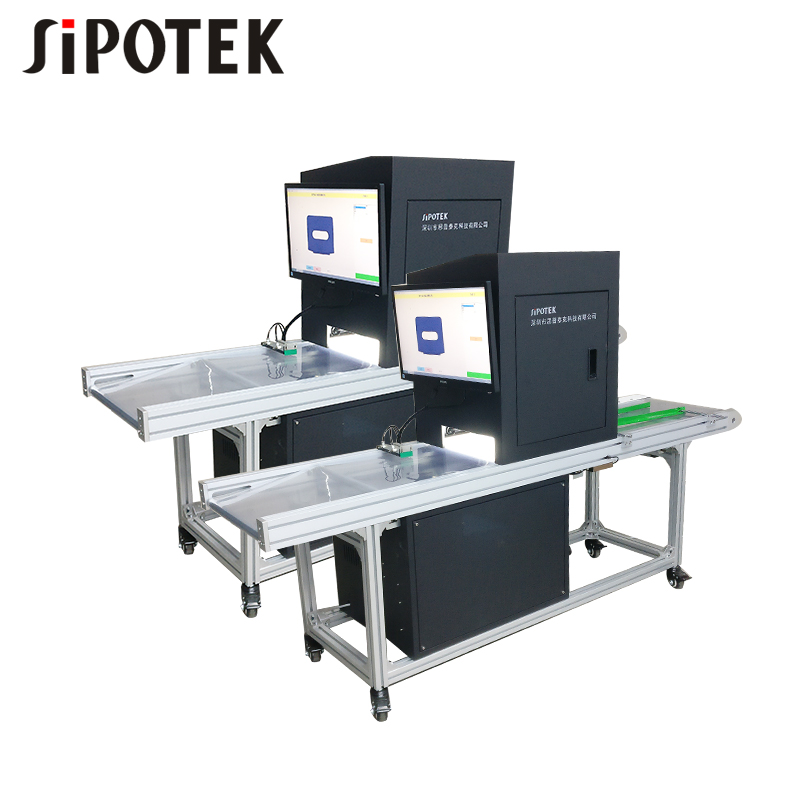

　　視覺檢測設備系統配置如下：

　　1： 索尼工業視覺主機 (含電源，電源線) 1 臺

　　2：飛利浦顯示屏 19寸 1 臺

　　3： 無線鍵盤、鼠標、WIFI接收器各 1 個

　　4：索尼(160萬像素)工業相機 (含網線) 1 臺

　　5：25毫米 FA鏡頭 1 個

　　6: 7060白色環形光源(含1米延長線) 1 個

　　7：可調光源控制器 1 臺

　　這就是思普泰克科技有限公司視覺檢測設備配置。

　　1： 與客戶測包機IO口通信

　　在實際測試過程中需要客戶機器給出觸發信號，所以需要我們的控制器與客戶機器實現通信，我們的控制器提供16路輸出，16路輸入I/O通信口，在實際應用過程中需要在鏈接好線路后設定觸發端口，實現控制器的外觸發操作。

　　2： 檢測焊點的焊接質量

　　客戶要求視覺控制器可以實現對焊點位置的檢測，包括焊點有無檢測，焊點面積的檢測。 3： 工作流程描述：

　　當被測樣件運動到檢測視野范圍內時，運動控制(Plc)控制器給出觸發信號，視覺控制器接收到觸發信號后觸發相機拍照檢測后給出檢測結果，可以通過設置輸出端口及輸出模式來給出檢測結果信號。視覺檢測設備應用之在線焊點質量檢測。

　　之后，便是可以解決質量檢測，思普泰克科技有限公司專注視覺檢測13年，有著大量的實戰經驗，詳情請咨詢我們，免費為你做視覺檢測方案。
